輸出方式 |
Push-Pull | Line Driver |
| 工作電壓 | 5~30VDC | 5~30VDC±10% |
| 輸出方式 | NPN + PNP | Line driver IC |
| 響應頻率 | 30K Hz min.. | |
| 耗電流 | 40 mA max. | |
| 電源漣波 | 10% peak to peak | |
| 輸出電流 | 100mA max. | 20mA max. |
| 保護回路 | Short circuit & polarity reversed | Polarity reversed |
| 輸出壓降 | 0.6V max. | |
| 殘餘電壓 | 0.1V max. | |
| 洩漏電流 | 0.1mA max. | |
| 抗干擾 | 2kv / 1μs | |
| 電介強度 | 2.5kv / 1 minute min. | |
| 絕緣強度 | 100 MΩ / 500vdc | |
| 安規 | CE / RoHS | |
|
■機械規格 |
■環境規格 |
|
規格 |
Data |
規格 |
Data |
|
起動力矩 |
0.098 kg-m |
工作環境 |
-25℃~ +70℃ ; 85% RH max. |
|
慣性力矩 |
1 x 10-6 kg -m2 |
抗振動 |
10~55 Hz / 1.5mm ; 2Hr/ X.Y.Z direction each |
|
轉軸負載 |
Radial < 300kg , Axial < 200kg |
抗沖擊 |
490m/s2 with 11ms in X.Y.Z direction 3times each |
|
最大轉速 |
6000 RPM |
保護等級 |
IP - 64 |
|
外殼材質 |
Intensive PPS |
|
|
|
轉軸材質 |
SUS-316 |
|
|
|
|
|
EX : EN - MES - 2500 D - 8Ф - T * 1 2 3 4 5 |
|||
| * | EN = 譯碼器 | 3 |
Output code (輸出方式)： 「Non」= NPN+PNP (Push-Pull) 「D」= Line driver |
| 1 |

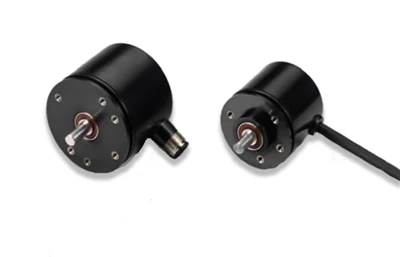

Product (產品代號)： 「MES」= 40Ф Magnetic Absolute Encoder 「MET」= 50Ф Magnetic Absolute Encoder |
4 |
Shaft diameter (轉軸外徑)： 「Non」= 6.0 mm ; 「8Ф」= 8.0 mm |
| 2 |
Resolution (解析度)：10PPR~2500PPR 「05」= 5 PPR ;「500」= 500 PPR; 「2500」= 2500 PPR |
5 |
Connection method (附加功能)： 「T」=「Phase T」output appended 「PG」= M12 Lead wire 「M12」=M12 connection (MET only) |
| Note |
1. Pulse per Revolution (PPR)：5, 10, 20, 30, 40, 50, ,60, 100, 120, 150, 180, 200, 250, 300, 350, 400, 500, 512, 600, 720, 800, 1000, 1240, 1200, 1500, 1800, 200, 2048, 2500 2. It is accepted to manufacture for special resolution. 可接受訂製非規格的解析度。 |
||
| ■輸出回路 Push-Pull | ■輸出回路 Line driver |
|
